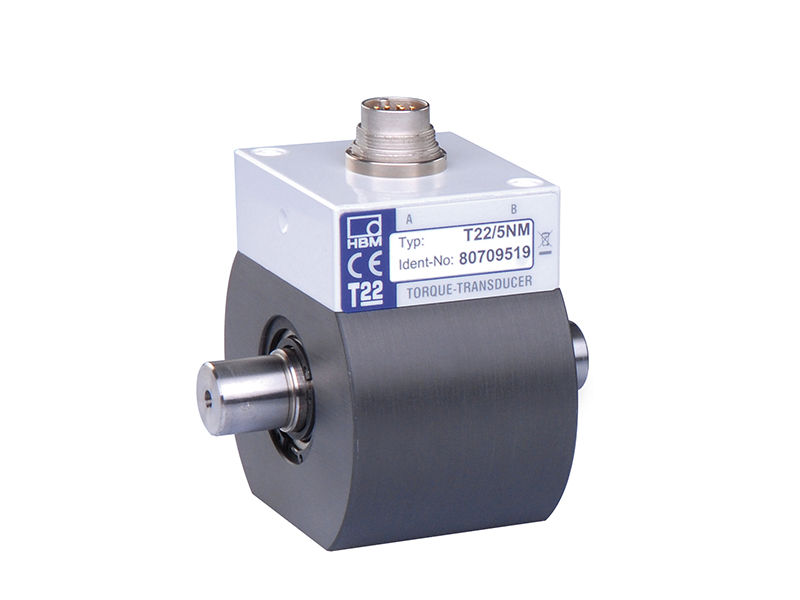

Датчик крутящего момента T22
- Номинальные значения крутящих моментов 0,5 Нм, 1 Нм, 2 Нм, 5 Нм, 10 Нм, 20 Нм, 50 Нм, 100 Нм, 200 Нм, 500 Нм и 1 кНм
- Номинальные скорости вращения до 20 000 об/мин (в зависимости от диапазона измерений)
- Класс точности: 0,5
- Бесконтактная передача измерительных сигналов
- Измерение на вращающихся или неподвижных деталях
- Цилиндрические концы вала под безлюфтовые фрикционные соединения
- Выходной сигнал по крутящему моменту ±5 В и 10 ± 8 мА
| Тип |
|
|
|
|
|
| T22 |
|
|
|
|
|
| Класс точности |
|
|
|
|
|
| 0.5 |
|
|
|
|
|
| Система измерения крутящего момента | ||||||||||||
| Ном. крутящий момент Mном | Н·м | 0,5 | 1 | 2 | 5 | 10 | 20 | 50 | 100 | 200 | 500 |
|
|
| кН·м |
|
|
|
|
|
|
|
|
|
| 1 |
| Номинальная чувствительность (номинальный диапазон сигнала между нулевым и номинальным крутящими моментами Mном) |
|
|
|
|
|
|
|
|
|
|
|
|
| Выходное напряжение | В |
|
|
|
|
| 5 |
|
|
|
|
|
| Выходной ток | мА |
|
|
|
|
| 8 |
|
|
|
|
|
| Отклонение чувствительности (отклонение действит. вых. значения частоты при Mном от ном. чувствительности) |
|
|
|
|
|
|
|
|
|
|
|
|
| Выходное напряжение | % |
|
|
|
|
| ±0,5 |
|
|
|
|
|
| Выходной ток | % |
|
|
|
|
| ±0,5 |
|
|
|
|
|
| Выходной сигнал при нулевом крутящем моменте |
|
|
|
|
|
|
|
|
|
|
|
|
| Выходное напряжение | В |
|
|
|
|
| 0 ± 0,2 |
|
|
|
|
|
| Выходной ток | мА |
|
|
|
|
| 10 ± 0,2 |
|
|
|
|
|
| Ном. вых. сигнал | ||||||||||||
| Выходное напряжение |
|
|
|
|
|
|
|
|
|
|
|
|
| при положительном ном. крутящем моменте | В |
|
|
|
|
| +5 |
|
|
|
|
|
| при отрицательном ном. крутящем моменте | В |
|
|
|
|
| -5 |
|
|
|
|
|
| Выходной ток |
|
|
|
|
|
|
|
|
|
|
|
|
| при положительном ном. крутящем моменте | мА |
|
|
|
|
| +18 |
|
|
|
|
|
| при отрицательном ном. крутящем моменте | мА |
|
|
|
|
| +2 |
|
|
|
|
|
| Сопротивление нагрузки (выходное напряжение) | МОм |
|
|
|
|
| > 1 |
|
|
|
|
|
| Нагрузка (выходной ток) |
|
|
|
|
|
|
|
|
|
|
|
|
| при UB = 12 В | Ом |
|
|
|
|
| 250 |
|
|
|
|
|
| при UB = 24 В | Ом |
|
|
|
|
| 500 |
|
|
|
|
|
| Долговременный уход параметра в течение 48 ч | ||||||||||||
| Выходное напряжение | мВ |
|
|
|
|
| < ±50 |
|
|
|
|
|
| Выходной ток | мкА |
|
|
|
|
| < ±80 |
|
|
|
|
|
| Частота среза (-3 дБ) (выходное напряжение/выходной ток) |
кГц |
|
|
|
|
|
1 |
|
|
|
|
|
| Групповая задержка (выходное напряжение/выходной ток) | мкс |
|
|
|
|
| 450 |
|
|
|
|
|
| Остаточные пульсации |
|
|
|
|
|
|
|
|
|
|
|
|
| Выходное напряжение | мВpp |
|
|
|
|
| < 100 |
|
|
|
|
|
| Выходной ток | мАpp |
|
|
|
|
| < 0,1 |
|
|
|
|
|
| Влияние изменения температуры на 10 K в диапазоне номинальных температур | ||||||||||||
| на выходной сигнал по отношению к фактическому значению амплитуды сигнала |
% |
|
|
|
|
|
≤ ±0,2 |
|
|
|
|
|
| на нулевой сигнал относительно номинальной чувствительности |
% |
|
|
|
|
|
≤ ±0,5 |
|
|
|
|
|
| Электропитание |
|
|
|
|
|
|
|
|
|
|
|
|
| Диапазон номинального напряжения питания | В (пост. тока) |
|
|
|
|
|
11,5...30 |
|
|
|
|
|
| Потребление тока в режиме измерений | A |
|
|
|
|
| < 0,2 |
|
|
|
|
|
| Номинальная потребляемая мощность | Вт |
|
|
|
|
| < 2,4 |
|
|
|
|
|
| Допустимая остаточная пульсация напряжения питания |
мВPP |
|
|
|
|
|
200 |
|
|
|
|
|
| Нелинейность, включая гистерезис, относительно номинальной чувствительности |
% |
|
|
|
|
|
≤ ±0,3 |
|
|
|
|
|
| Относительное стандартное отклонение воспроизводимости согласно DIN 1319 по отношению к отклонению выходного сигнала |
% |
|
|
|
|
|
≤ ±0,1 |
|
|
|
|
|
| Максимальный диапазон регулирования уровня) |
|
|
|
|
|
|
|
|
|
|
|
|
| Выходное напряжение/выходной ток | % |
|
|
|
|
| ≤ 120 |
|
|
|
|
|
| Ном. крутящий момент Mном | Н·м | 0,5 | 1 | 2 | 5 | 10 | 20 | 50 | 100 | 200 | 500 |
|
| кН·м |
|
|
|
|
|
|
|
|
|
| 1 | |
| Общие сведения | ||||||||||||
| ЭМС Помехозащищенность (DIN EN 61326-1 и EN 61326-2-3) |
|
| ||||||||||
| Сетевые ВЧ-помехи 150 кГц ... 80 МГц Электростатический разряд Контактный разряд Воздушный разряд |
В
кВ кВ |
10
4 8 | ||||||||||
| Электромагнитное поле 80...2000 МГц 2000...2700 МГц Импульсные (переходные) помехи |
В/м В/м кВ |
10 3 1 | ||||||||||
| Эмиссия (ЭМЭ) (EN 61326‐1/EN 55011) |
|
| ||||||||||
| Напряжение радиопомех (напряжение помех при подключении к сети постоянного тока) 150 кГц … 30 МГц Напряженность поля радиопомех (напряженность поля электромагнитных и радиопомех) 30…1000 МГц |
-
- |
Класс B Класс B | ||||||||||
| Степень защиты согласно EN 60 529 |
| IP 40 | ||||||||||
| Номинальный (расчетный) диапазон температур | °C [°F] | +5...+45 [+41...+113] | ||||||||||
| Диапазон рабочих температур | °C [°F] | 0...+60 [+32...+140] | ||||||||||
| Диапазон температур хранения | °C [°F] | -5...+70 [+23...+158] | ||||||||||
| Ударопрочность, степень жесткости испытаний по DIN IEC 68, часть 2‐27; IEC 68‐2‐29‐1987 Количество Продолжительность Ускорение (полусинус) |
n мс м/с2 |
1000 3 650 | ||||||||||
| Воздействие внешних факторов, часть 2-27: методика проверки – испытание: на удар по стандарту EN 60068-2-27:2009 Диапазон частот Продолжительность |
Гц ч м/с2 |
5...65 1,5 50 | ||||||||||
| Ускорение (амплитуда) | ||||||||||||
| Ном. скорость вращения nном | мин‐1 | 20 000 | 16 000 | 12 000 | 9000 | |||||||
| Предельная нагрузка |
|
| ||||||||||
| Предельный крутящий момент, относительно Mном | % | 200 | ||||||||||
| Разрушающий крутящий момент, относительно Мном | % | > 280 | ||||||||||
| Предельное продольное усилие | кН | 0,19 | 0,19 | 0,19 | 0,9 | 0,9 | 0,9 | 1,6 | 1,6 | 1,6 | 4 | 4 |
| Поперечная предельная сила | N | 30 | 30 | 60 | 25 | 45 | 90 | 210 | 420 | 850 | 1400 | 2800 |
| Предельный изгибающий момент | Н·м | 0,3 | 0,3 | 0,5 | 0,5 | 0,9 | 1,9 | 5,5 | 11 | 22 | 54 | 109 |
| Размах колебаний по DIN50100 (от пика до пика) | % | 80 | ||||||||||
| Ном. крутящий момент Mном | Н·м | 0,5 | 1 | 2 | 5 | 10 | 20 | 50 | 100 | 200 | 500 |
|
| кН·м |
|
|
|
|
|
|
|
|
|
| 1 | |
| Механические параметры | ||||||||||||
| Жесткость скручивания сТ |
кН·м/рад |
0,14 |
0,14 |
0,29 |
1,1 |
2,7 |
5,4 |
19,7 |
35,5 |
52,4 |
288,6 |
418,9 |
| Угол скручивания при Mном | град. | 0,20 | 0,39 | 0,39 | 0,26 | 0,21 | 0,21 | 0,15 | 0,16 | 0,22 | 0,10 | 0,14 |
| Уровень качества балансировки согласно DIN ISO 1940 |
| G 6.3 | ||||||||||
| Максимальные пределы относительных колебаний оси (от пика до пика) |
мкм | 4500 smax = (n в обмин) √n | ||||||||||
| Среднеквадратическое значение частоты колебаний корпуса согласно VDI 2056 |
мм/с | √n veff = 3 (n в обмин) | ||||||||||
| Момент инерции
Всего Сторона привода вала Измерительная сторона вала |
10-3 г·м2 |
| ||||||||||
| 1,5
1,45
0,05 | 1,5
1,45
0,05 | 1,5
1,45
0,05 | 13,4
11,6
1,8 | 13,5
11,7
1,8 | 13,6
11,7
1,9 | 39,8
29,2
10,6 | 40,5
29,6
10,9 | 42,4
30,5
11,9 | 335,0
187,9
147,1 | 351,9
196,3
155,6 | ||
| Вес | г | 230 | 550 | 850 | 2400 | |||||||
